异步电动机的工频起动
来源:艾特贸易2017-06-05
简介(1) 起动方法。就是把电动机直接与工频电源相接,如图 2-30a 所示。 (2) 起动电流。以 4 极电动机为例,在接通电源瞬间,同步转速高达 1500r/min ,转子绕组与旋转磁场的相对速度很高,
(1)起动方法。就是把电动机直接与工频电源相接,如图2-30a所示。
(2)起动电流。以4极电动机为例,在接通电源瞬间,同步转速高达1500r/min,转子绕组与旋转磁场的相对速度很高,如图2-30b所示。从而转子的电动势和电流都很大,反映到定子侧,可使定子电流达到额定电流的(4~7)倍,如图。所示。

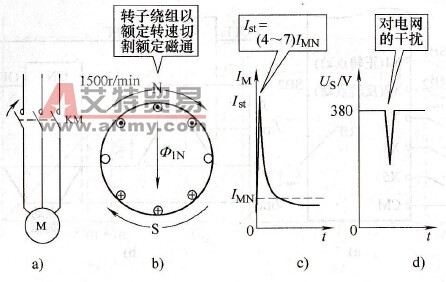

图2-30 工频起动电流
a)工频起动b)特点c)起动电流d)影响
由于起动过程很短,故起动电流并不足以使电动机因发热而烧毁。但对电网电压却可能形成干扰,如图d所示。
(3)起动过程。电动机在起动过程中,电磁转矩TM必大于负载转矩TL,才能保证转速不断地上升:
TM>TL→n↑
这里,电磁转矩与负载转矩之差,称为动态转矩:
TJ=TM-TL (2-9)
动态转矩与转速之间的关系是:
TJ>0→n↑
TJ<0→n↓
TJ=0→n不变

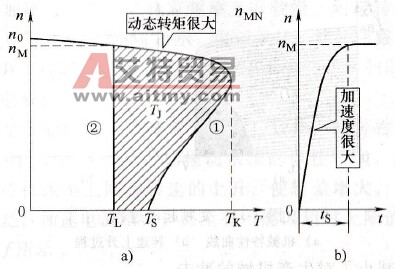

异步电动机在起动过程中的动态转矩如图2-31a所示。图中,曲线①是电动机的机械特性,曲线②是负载的机械特性。由图知,在工频起动过程中,动态转矩是很大的,所以,起动过程十分短暂,常不足1s。这将导致生产机械的各部件在起动过程中受到很大的机械冲击,各传动轴受到较大的剪切力,使生产机械的使用寿命受到影响。
此外,转速上升太快,对于某些负载来说,将产生严重后果(如水泵在供水时可能产生水锤效应,等)。
图2-31 工频起动过程
a)动态转矩b)升速过程
