三相异步电动机的回馈制动

    由于某些原因，当n>n0时，转子切割旋转磁场的方向和电动运行状态n<n0正好相反，转子中感应电动势和电流的方向也相反，电磁转矩T也就和n反向，为制动转矩。回馈制动的实质是将轴上的机械能转换成电能，回馈给电源。

    如图2-5所示，曲线①第一象限为电动机电动运行状态的机械特性曲线。下面分析两种不同的回馈制动情况。

   1)起重机下放重物时，电动机处于回馈制动状态，曲线①第二象限为其机械特性曲线，制动的过程如下：由于重力作用，电动机转速n沿曲线①增加，当n>n0时，电磁转矩T为制动转矩，直到T=TB=TL，工作点由A点移至B点，重物以nB匀速下放。

   2)变频调速时，由于f1降低使电动机处于回馈制动状态，曲线②第二象限为其机械特性曲线，制动的过程如下：f1降低瞬间，由于机械惯性，电动机转速n来不及变化，工作点由A点平跳至C点，于是得到制动转矩Tc，使电动机沿着曲线②减速。

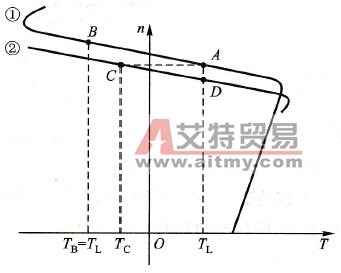

    图2-5    回馈制动的机械特性曲线
