三相异步电动机的直流制动

    电动机制动时，切断电动机的三相电源，在定子绕组中通入直流电，产生一恒定磁场，如图2-4(a)所示。由于转子在机械惯性作用下仍按原方向旋转，它切割恒定磁场产生感应电流。用左手定则可判断感应电流在磁场中的受力方向，从而可判断电磁转矩方向与转子转速方向相反，为制动转矩。如图2-4(b)所示，曲线①为原电动运行状态机械特性曲线，曲线②为直流制动运行状态机械特性曲线，T1为负载转矩。直流制动过程是由电动运行状态的A点平跳至曲线②的B点，在制动转矩和负载转矩共同作用下沿着曲线②减速，直到n=0，直流制动结束。直流制动的实质是将转子中储存的机械能转换成电能，并消耗在转子电阻上。

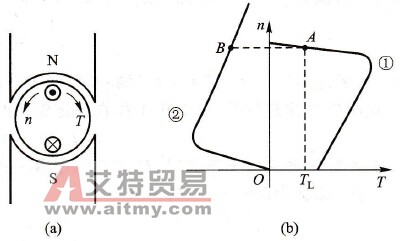

    图2-4    直流制动及机械特性

   (a)直流制动的原理；(b)直流制动的机械特性曲线
