变频器的U/f控制方式

    U/f方式又称为VVVF控制方式，其原理框图如图2-13所示，主电路中逆变器采用IGBT，用PWM方式进行控制。逆变器的控制脉冲发生器同时受控于频率指令f*和电压指令U，而f*和U之间的关系是由U/f曲线发生器（U/f模式形成）决定的。经过PWM控制之后，变频器的输出频率f、输出电压U之间的关系，就是U/f曲线发生器所确定的关系。由图上可见，转速的改变是靠改变频率的设定值f*来实现的。电机的实际转速要根据负载的大小，即转差率的大小来决定。负载变化时，在f*不变的条件下，转子转速将随负载转矩变化而变化，故它常用于速度精度要求不十分严格或负载变动较小的场合。

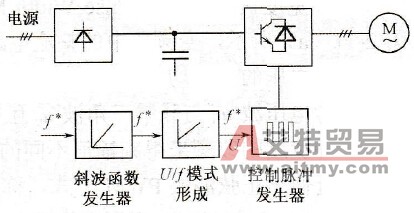

    图2-13    U/f控制方式原理框图

   U/f控制是转速开环控制，无须速度传感器，控制电路简单，负载可以是通用标准异步电机，所以通用性好，经济性好，是目前通用变频器产品中使用较多的一种控制方式。
