变频调速的PWM方式

    脉冲宽度调制方式(Pulse Width Modulation)简称PWM方式。最常见的主电路如图2-11 (a)所示，变频器中的整流电路采用不可控的二极管整流电路，变频器的输出频率和输出电压的调节均由逆变器按PWM方式来完成。调压时的波形如图2-11 (b)所示，利用参考电压波UR与载频三角波“。互相比较来决定主开关器件的导通时间而实现调压。利用脉冲宽度的改变来得到幅值不同的正弦基波电压。这种参考信号为正弦波，输出电压平均值近似为正弦波的PWM方式，称为正弦PWM调制，简称SPWM( Sinusoidal Pulse Width Modulation)方式。通用变频器中，采用SPWM方式调压，这是一种最常采用的方案。

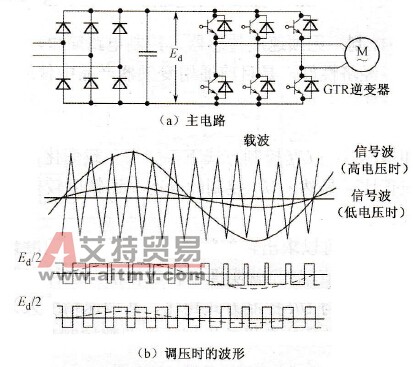

    图2-11    PWM变频器
