变频调速的PAM方式

    脉冲幅值调节方式(PulseAmplitude Modulation)简称PAM方式，是通过改变直流电压的幅值进行调压的方式。在变频器中，逆变器只负责调节输出频率，而输出电压的调节则由相控整流器（见图2-8）或直流斩波器(见图2-10)通过调节直流电压Ed去实现。采用此种方式当系统在低速运行时，谐波与噪声都比较大，所以当前几乎都不采用，只在与高速电机配套的高速变频器中才采用。

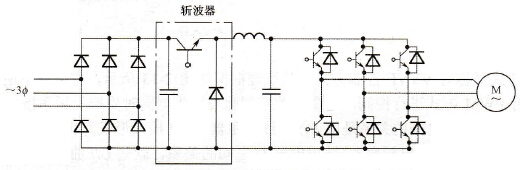

    图2-10    采用直流斩波器的PAM方式
