变频器GTO的结构与工作原理

    GTO的结构虽然也是四层三端器件，但制作工艺与晶闸管不同，图3-8所示为GTO的结构剖面和图形符号。GTO的外形与普通晶闸管一样。

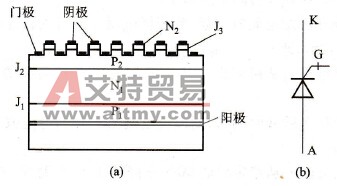

    图3-8    GTO的结构与符号

   (a)GTO的结构剖面；(b)图形符号

    当IG<0时，GTO可以实现自关断。为了表征门极对GTO关断的控制作用，引入门极控制增益β，β可表示为

   β=IA/IC    (3-5)

    由式(3-5)可见，增大关断增益可以提高关断控制灵敏度。
