变频器控制的直-交变换电路
来源:艾特贸易2017-06-05
简介①三相逆变桥电路。逆变桥电路的功能是把直流电转换成三相交流电。逆变桥电路由图 6-5 中的开关器件 V1 ~ V6 构成。目前中小容量的变频器中,开关器件大部分使用 IGBT 管。 图 6-5
①三相逆变桥电路。逆变桥电路的功能是把直流电转换成三相交流电。逆变桥电路由图6-5中的开关器件V1~V6构成。目前中小容量的变频器中,开关器件大部分使用IGBT管。

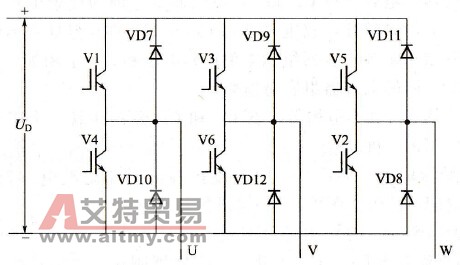

图6-5 直-交变换
②续流电路。由图6-5中的VD7~VD12构成。其功能是:
a.为电动机绕组的无功电流返回直流电路时提供通路。
b.当频率下降从而同步转速下降时,为电动机的再生电能反馈至直流电路提供通路。
c.为电路的寄生电感在逆变过程中释放能量提供通路。
③缓冲电路。图6-6中的R01~R06、C01~C06、VD01~VD06构成缓冲电路,逆变管在关断和导通的瞬间,其电压和电流的变化率是很大的,有可能使逆变管受到损害。因此,每个逆变管旁还应接入缓冲电路,以减缓电压和电流的变化率。缓冲电路的结构因逆变管的特性和容量等的不同而有较大差异,图6-6所示是比较典型的一种。各元件的功能如下。

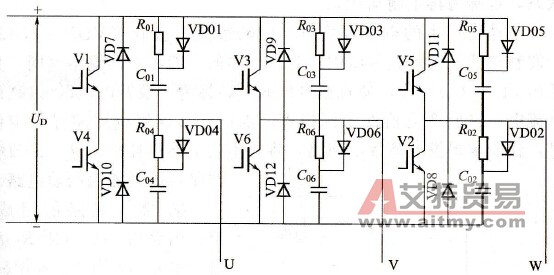

图6-6 缓冲电路
a.电容C01~C06。逆变管V1~V6每次由导通状态转换成截止状态的过程中,集电极(C极)和发射极(E极)之间的电压UCE将极为迅速地由近乎0V上升至直流电压值UD。在此过程中,电压增长率是很高的,将容易导致逆变管损坏。C01~C06的功能便是减小V1~V6在关断时的电压增长率。
b.电阻R01~R06。V1~V6每次由截止状态转换为导通状态时,C01~C06上所充的电压(等于UD)将向V1~V6放电。放电电流的初始值是很大的,并且将叠加到负载电流上,导致V1~V6损坏。电阻R01~R06就是用来限制C01~C06对V1~V6的放电电流的。
c.二极管VD01~VD02。限流电阻R01~R06的接入,又会影响C01~C06在V1~V6关断时限制电压增长率的效果。VD01~VD02接入后,在V1~V6的关断过程中,使R01~R01不起作用。
