脉宽调制的SPWM的模拟控制

来源：艾特贸易2017-06-05

简介原始的 SPWM 是由模拟控制来实现的。图 2-22 所示是 SPWM 变压变频器的模拟控制电路原理框图。三相对称的参考正弦电压调制信号 ura 、 Urb 、 Urc 由参考信号发生器提供，其频率和幅值均

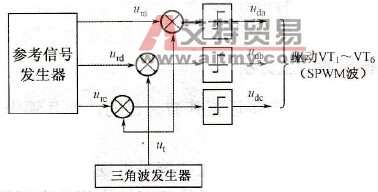

原始的SPWM是由模拟控制来实现的。图2-22所示是SPWM变压变频器的模拟控制电路原理框图。三相对称的参考正弦电压调制信号ura、Urb、Urc由参考信号发生器提供，其频率和幅值均可调。三角载波信号ut由三角波发生器提供，各相共用。它分别与每相调制信号在比较器上进行比较，给出“正”或“零”的输出，产生SPWM脉冲序列波Uda、Udb、Udc，作为变压变频器功率开关器件的驱动信号。SPWM的模拟控制由于精度差，已经很少应用，但它的原理仍是其他控制方法的基础。
