按钮开关如何控制变频调速器

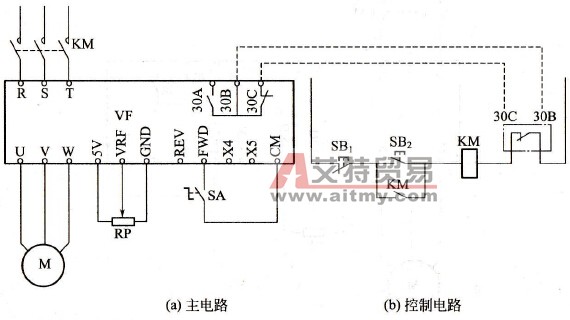

    如图6-12所示为按钮开关控制变频器正转运行电路。

    图6-12    按钮开关控制变频器正转运行电路

    电路的特点是，在“FWD”和“CM”之间接入按钮开关SA。这里，接触器KM仅用于接通变频器电源。电动机的启动和停止由按钮开关SA来控制。电动机运行速度由可变电阻器RP控制。图中的“30C”和“30B”是变频器的故障跳闸信号。电路的优点是简单明了，缺点是在KM与SA之间无互锁环节，难以防止先合上SA，再接通KM，或在SA尚未断开、电动机未停机的情况下，通过KM切断电源的误动作。另一个缺点是变频器因故障保护动作跳闸时，“30C”和“30B”接点断开后接触器线圈电源被切断，其主触头断开切断变频器电源。由于变频器失电，变频器屏幕就无法显示跳闸故障信息，不利于故障的判断和排除。因此，即便是变频器保护跳闸情况下也希望变频器电源不会被切断。
