带小流量泵的循环软启动变频供水设备

    当变频供水系统在小流量或零流量的情况下，比如在夜间用水低谷时，系统内的用水量很小，此时水泵在低流量下运行，会造成水泵效率大大降低，不能达到节能的目的，水泵功率越大用电越多。例如对300~ 1000户的多层住宅小区或600户左右的小高层住宅楼群（12层以内）的生活用水系统，生活主泵功率一般在15kW左右，系统的零流量频率f0一般为25~35Hz，故在夜间小流量时，采用主泵变频供水效率较低。

    这就涉及供水系统在小流量或零流量时的节电问题，一般可以采取4种方案：

   (1)变频主泵+工频辅泵。

   (2)变频主泵+工频辅泵+气压罐。

   (3)变频主泵+气压罐。

   (4)变频主泵+变频辅泵。

    从节能、投资角度看第4种方案更为适宜，该方案即在原变频主泵基础上，再配备1~2台小泵专用在夜间或平时小流量时变频供水，一般选择小泵流量为3~6m³/h，居民区户数越多，流量可适当选择大些。小泵功率一般为1.5~ 3kW，小泵的扬程按主泵扬程或略低于主泵扬程即可。

    变频系统采用PLC控制，程序采用模块化设计，系统控制流程如图10-37所示。平时系统运行于主泵循环软启动变频供水模式，系统用水量减小时，主泵频率逐渐降低，当频率低于小流量频率时，PCS- PID调节器发出低频切换信号，延时2min，系统自动进入小泵变频供水模式。当用水量增大，小泵流量不能满足系统需要时，PCS - PID调节器发出满频信号，延时5 min，系统自动返回主泵循环软启动变频供水模式。为达到更好的节能效果，系统也可实现双恒压供水功能。

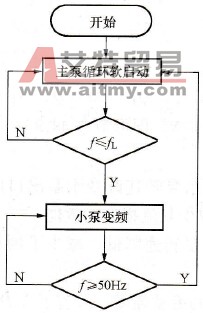

    图10-37    变频柜PLC控制流程
