雷击、感应雷击引发变频器故障及排除

    雷击或感应雷击形成的冲击电压有时也能造成变频器的损坏。此外，当电源系统一次侧带有真空断路器时，断路器在开断过程中也可能产生较高操作电压，如图11-3所示。

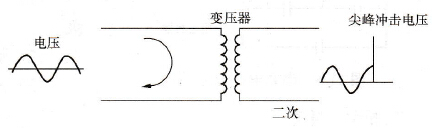

    图11-3    电源电压冲击示意图

    由真空断路器操作产生的“操作过电压”将通过电磁耦合在变压器的二次侧形成很高的电压冲击尖峰，直接威胁变频器的安全运行。

    为防止因冲击电压造成过电压损坏变频器，应在变频器输入端采取抑制或吸收过电压措施。

   (1)通常是在变频器的输入端加压敏电阻等吸收器件，保证输入电压不高于变频器主回路所允许的最高电压，如图11-4所示。

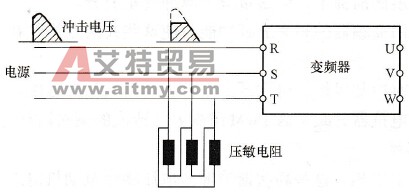

    图11-4    变频器主回器

   (2)当使用真空断路器时，应在真空断路器断口处装设RC浪涌吸收器或氧化锌避雷器。

   (3)变频调速系统在控制时序上应保证真空断路器动作前先将变频器电源开关断开。
