外部的电磁感应干扰引发变频器故障及排除

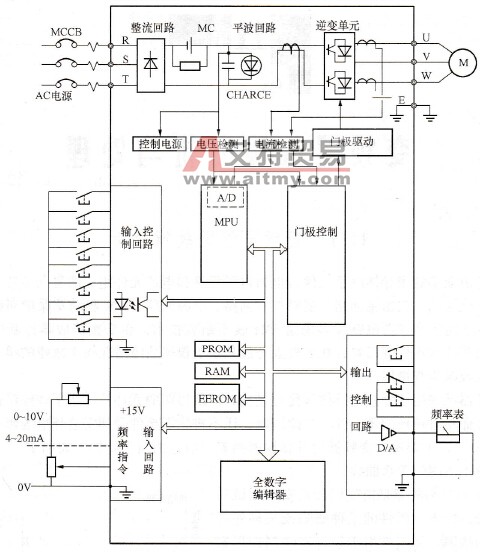

    由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。在变频调速系统发生故障时，应对故障原因进行认真分析，在排除变频器外围电路和机械部分故障后，针对变频器的电路结构，结合故障现象和的变频器硬件回路框图，按单元电路对故障进行分析和诊断。变频器硬件回路框图如图11-2所示。

    图11-2    变频器硬件回路框图

    如果变频器周围存在干扰源，它们将通过辐射或电源线侵入变频器的内部，引起控制回路误动作，造成变频调速系统工作不正常或停机，严重时甚至损坏变频器。提高变频器自身的抗干扰能力固然重要，但由于受装置成本限制，在外部采取噪声抑制措施，消除干扰源显得更合理和必要。以下几项是对造成变频调速系统控制回路误动作的电磁干扰实施的具体措施。

   (1)变频器周围所有继电器、接触器的控制线圈上需加装防止冲击电压的吸收装置，如RC吸收器。

   (2)尽量缩短控制回路的配线距离，并使其与主线路隔离。

   (3)指定采用屏蔽线的回路，必须按规定实施，若线路较长，应采用合理的中继方式。

   (4)变频器接地端子应按规定要求接地，不能同动力系统接地混用。

   (5)变频器输入端安装噪声滤波器，避免由电源进线引入干扰。
