SCAIE驱动器的内部结构

    SCALE器件的内部结构如图3-16所示（两通道）。由图3-16可见驱动器由三个功能单元组成。第一个功能单元是逻辑与驱动电路接口(LD1)，用于驱动两个通道。当加在输入端InA和InB的PWM信号经过处理后，其驱动信息被分别送到每个驱动通道的脉冲变压器。由于变压器不易传输频率范围和占空比都比较宽的PWM信号，因此，LD1主要用来解决这个问题。LD1的主要功能如下：

   1)为用户提供一个简单的接口，接口的两个信号输入端都有施密特触发电路。

   2)提供简单的逻辑电源接口。

   3)在半桥方式中产生死区时间。

   4)对PWM信号进行编码，以便通过脉冲变压器传输。

   5)评估脉冲状态识别信号及随后的缓冲，以便为用户提供一个准静态的识别信号。

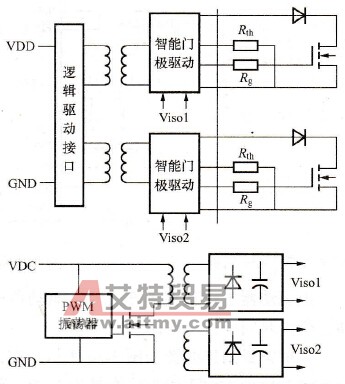

    图3-16    SCALE驱动内部结构框图

   SCALE驱动器可与任何逻辑接口和电平兼容，无须附加其他电路。脉冲变压器负责驱动信号的隔离，同时可将来自每个通道的信息反馈给LD1。

    第二个功能单元是智能门极驱动器(IGD)。对应于每个驱动通道都有一个IGD。其主要功能如下：

   1)接受来自脉冲变压器的脉冲信号，并将其复原成PWM信号。

   2)对PWM信号进行放大，并驱动功率管。

   3)对功率器件进行短路及过流保护。

   4)欠压监测。

   5)产生响应和关断时间。

   6)传输状态识别信号给LD1。

    第三个功能单元是集成DC/DC电源。所有标准的SCALE驱动器都有一个DC/DC变换器，以便为各个驱动通道提供工作电源。因此，该驱动器只需一个稳定的15V直流电源。
