变频系统谐波干扰的抑制技术方法

    谐波的传播途径是传导和辐射，解决传导干扰主要是在电路中把传导的高频电流滤掉或者隔离；解决辐射干扰就是对辐射源或被干扰的线路进行屏蔽。常用的抑制谐波方法有：

   (1)变频系统的供电电源与其他设备的供电电源相互独立，或在变频器和其他用电设备的输入侧安装隔离变压器，切断谐波电流。

   (2)在变频器前侧安装线路电抗器，可抑制电源侧过电压，并能降低由变频器产生的电流畸变，避免使主电源受到严重干扰。该方案价格便宜，但限制谐波的效率有限，且电抗器的电抗较大时会产生无法接受的电压降损失。在变频器前加装LC电路无源滤波器，滤掉高次谐波。滤波器包括很多级，每一级滤掉相应的高次谐波。通常滤掉5次和7次谐波，但该方法完全取决于电源和负载，灵活性小。在变频器输出侧串接合适的电抗器，或安装谐波滤波器，滤波器的组成必须是LC型，吸收谐波和增大电源或负载的阻抗，达到抑制谐波的目的。加装与负载和电源并联的有源补偿器，通过自动产生反方向的滤波电流来消除电源和负载中的正向谐波电流。

   (3)电动机和变频器之间电缆应穿钢管敷设或用铠装电缆，并与其他弱电信号在不同的电缆沟分别敷设，避免辐射干扰。

   (4)信号线采用屏蔽电缆传输．且布线时与变频器主回路控制线错开一定距离（至少20cm以上），切断辐射干扰。

   (5)变频器使用专用接地线，且用粗短线接地，邻近其他电器设备的地线必须与变频器配线分开。这样能有效抑制电流谐波对邻近设备的辐射干扰。

   (6)当设备的附近环境受到射频干扰时，应装设抗射频干扰滤波器，可减少主电源的传导发射，且要采取措施屏蔽电动机电缆。

   (7)当电动机电缆长度大于50m或80m（非屏蔽）时，为了防止电动机启动时的瞬时过电压，减少电动机对地的泄漏电流和噪声，在变频器与电动机之间安装电抗器。射频滤波器和电动机电抗器的接线如图8-12所示。

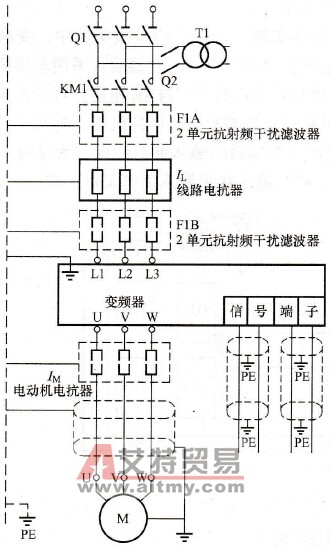

    图8-12    变频器与电动机之间电抗器连接图
