变频器的工作原理简述

    目前绝大多数变频器均采取交-直-交方案构成的变频电源。具体做法是把交流电网(380V或200V)经过整流器变换为直流电源，然后再经逆变器变换为电压、频率可调的变频电源。变频器的核心技术即逆变器，是本节叙述的重点。三相逆变器是由开关器件构成的，其逆变原理如图1-1所示。图中由六个开关S1～S6构成三相逆变桥。上下两个开关交替导通并要保证其不能同时导通，否则会引起直流电源EDC短路。由三相交流电经三相整流桥变换为直流电压EDC的原理比较简单，这里不再论述。如能保证输出各相U、V、W电压之间相位差为120°，即可从输出端得到如图1-1(b)所示的矩形波三相交流电压，其线电压的矩形波幅值等于EDC。该交流电的频率由开关通断的频率确定。

    从原理上说也可用机械式开关代替S1～S6，但实际上受到机械寿命和开关频率的限制，必须要用电力电子开关。因而，将根据所用的不同开关的名称，分别称为SCR逆变器（变频器）或晶体管逆变器（变频器）等。

    图1-1所提供的只是变频器主回路，为了对异步电动机进行变频调速，还必须增设各种控制电路。这将在以后的章节中详述。

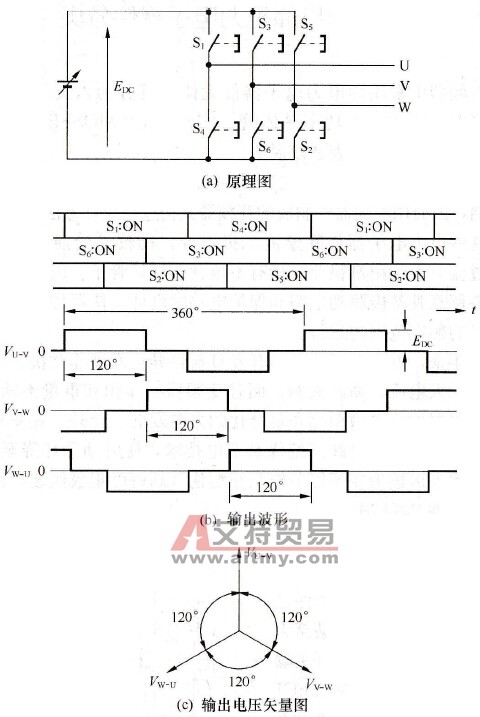

    图1-1    三相逆变器原理
