    1.接通电源时存在的问题。当变频器刚接通电源(接触器KM1动作)时,滤波电容器上的电压为0V。而电源电压为380V,振幅值为537V,且为了提高滤波效果,滤波电容器的电容量又很大。所以,在刚接通电源的瞬间,必将:

   (1)产生很大的冲击电流,有可能损坏整流二极管;

   (2)使电源电压瞬间下降为0V,形成了对网络的干扰,如图1-13a所示。

    2.解决办法。在三相整流桥和滤波电容器之间,接入限流电阻RL,将滤波电容器的充电电流限制在一个允许范围内。

    RL如长期接在电路内,将影响直流电压和变频器输出电压的大小。因此,当滤波电容器已经充电完毕后,由接触器KM2将电阻RL短接,如图1-13b所示。

限流电阻的作用

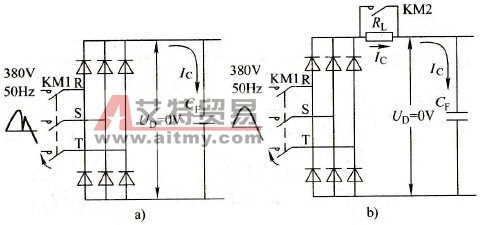

    1-13    限流电阻的作用

   a)无限流电阻时b)有限流电阻时
