变频器的内部主电路是怎样构成的

    1．基本结构。“交-直-交”变频器的基本电路由整流和逆变两大部分组成，如图1-10所示。

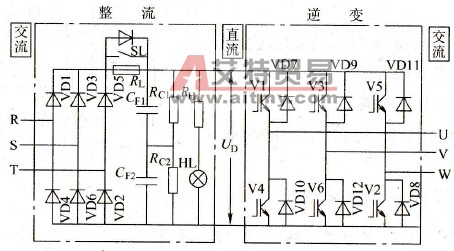

    图1-10    “交-直-交”的主电路

    2．整流和滤波。从R、S、T端输入频率固定的三相交变电源，经三相整流桥（由二极管VD1~VD6构成）全波整流成直流电，电压为UD。

    电容器CF1和CF2为滤波电容器，减小直流回路的电压纹波。

    3．逆变6个IGBT管（绝缘栅晶体管）V1~V6构成三相逆变桥，把直流电“逆变”成频率和电压任意可调的三相交流电。
