怎样自制小容量交流电抗器

    容量较小的交流电抗器，是可以自行制作的。制作时，需注意以下事项：

   (1)只削弱高次谐波电流，三相的基波电流应不受影响；

   (2)交流电抗器每相绕组的电压降不超过额定电压的2%~5%；

   (3)三相绕组的结构应该完全相同；

   (4)各相绕组之间必须可靠绝缘。

    今以1.5kW变频器为例，说明如下：

    找一个废旧铁心，将三个绕组按同方向绕在同一个铁心柱上，如图1-36所示。这样，三相基波电流的磁通将互相抵消，所以对基波电流并无阻碍作用。

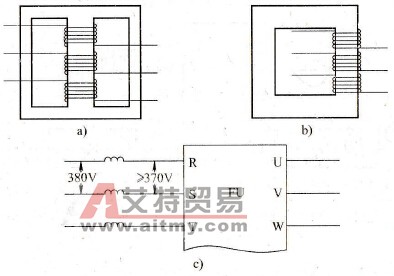

    图1-36    自制交流电抗器

   a)三柱铁心b）单柱铁心c）允许压降

    导线的粗细：以康沃CVF~G2变频器为例，1.5kW变频器的额定电流是3.7A，则安全载流量可按5~10A计，选0.75~1mm2的绝缘线即可。

    线圈的匝数：难以准确估算，可以适当多绕一些，必要时可多加几个中心抽头，以每相电压降不超过额定电压的2%~5%为原则进行调整。粗略地说，如果进线端的线电压为380V，则电抗器出线端的线电压只要不低于370V即可。

    铁心大小：因为每相允许的电压降为220×0.03=6.6V；故铁心功率约为

   PFE≈3×6.6×3.7=73VA

    由于铁心内的基波磁通已经抵消，故可以适当选小一些，选50VA照明变压器的铁心即可。
