为什么不用电容器而用电抗器来改善功率因数

    过去，在正弦电流的网络里，人们习惯于通过并联电容器来改善功率因数。这是因为，在正弦电流网络里，功率因数低的原因只有位移因数这一个方面，不存在畸变因数的问题(v=1)。所以，通过并联电容器，可以减小合成电流的滞后角(φ角)，从而提高了cosφ。

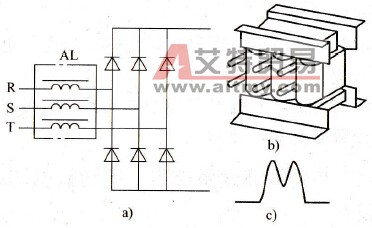

    图1-31    接入交流电抗器

   a)在电路中的接法  b）外形  c）电流波形

    但在变频器的输入侧，功率因数低并不是因为电流滞后形成的，而是高次谐波电流形成的。所以，要改善功率因数，必须对症下药，削弱高次谐波电流。具体方法有：

    1．接入交流电抗器  交流电抗器AL接在电源和整流桥之间，如图1-31a所示，其外形如图b所示。

    接入交流电抗器后的电流波形如图c所示，功率因数可提高到0.85以上。

    2．接入直流电抗器直流电抗器DL接在整流桥和滤波电容器之间，如图1-32a所示。其外形如图b所示。

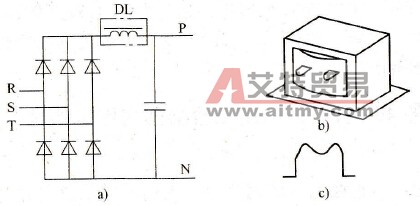

    图1-32    接入直流电抗器

   a)在电路中的接法b）外形c）电流波形

    接入直流电抗器DL后的电流波形如图c所示，功率因数可提高到0.9以上。由于其体积较小，故不少变频器已将直流电抗器直接装在变频器内。

    直流电抗器除了提高功率因数外，还可削弱在电源刚接通瞬间的冲击电流。

    如果同时配用交流电抗器和直流电抗器，则可将变频调速系统的功率因数提高至0.95以上。
