空气断路器的作用是什么，怎样选择

    1．空气断路器的作用

   (1)隔离作用。当变频器长时间不用，或需要进行维修时，可通过空气断路器的切断，使变频器与电源隔离；

   (2)保护作用。空气断路器具有过电流和欠电压等保护功能，可以对变频器的主电路起一定的保护作用。

    2．选择时必须考虑的因素。因为空气断路器具有过电流保护功能，为了避免变频器接通电源时引起空气断路器的误动作，在进行选择时，必须考虑以下因素（图1-24）：

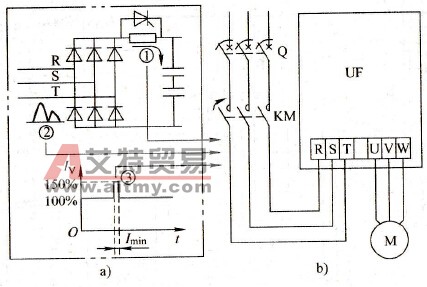

    图1-24    接通电源时影响断路器误动作的因素

   a)各种因素示意图；b）变频器的外接主电路

   (1)变频器在刚接通电源的瞬间，对于小容量变频器来说，电容器的充电电流可高达额定电流的(2~3)倍；

   (2)变频器的进线电流是脉冲电流，高次谐波成分极多。当基波电流达到额定值时，实际电流的有效值要比额定电流大得多；

   (3)变频器本身具有一定的过载能力，通常为150%，1 min。

    2．选择方法。为了避免误动作，断路器的额定电流IQN应选：

   IQN≥(1.3～1.4)IN    (1-15)
