为什么变频器的输入和输出端绝对不允许接反

    变频器的输入端和输出端之间是绝对不允许接错的。万一将电源进线错误地接到了变频器的输出(U、V、W)端，则不管哪个逆变管导通，都将引起两相问的短路而将逆变管迅速烧坏。

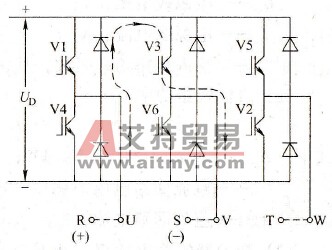

    如图1-18所示，假设在某一瞬间，电源的R端为“+”，而S端为“-”，则在逆变管V3导通的瞬间，电流将经VD1和V3而短路。V3将立即烧坏。由于六个逆变管以极高的频率（载波频率）不断地交替导通着，而变频器从跳闸到切断电源是需要时间的。所以，六个逆变管将很快地全部损坏。

    图1-18    电源接错的后果
