变频器的主电路有哪些接线端子

    主电路接线端子的排列大致如图1-17a所示。说明如下：

   (1)R、S、T为变频器的输入端子，接至电源；

   (2)U、V、W为变频器的输出端子，接至电动机；

   (3)P、N为滤波后直流电路的+、一端子；

   (4)P+为整流桥输出的+端，出厂时P+端与P端之间用一铜片短接。在需要接入直流电抗器DL时，拆去铜片，将DL接在P+和P之间。

   (5) PE为接地端。

    图1-17b）所示，是接入直流电抗器和制动单元、制动电阻的情形。

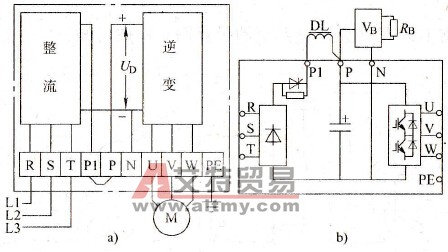

    图1-17    主电路的端子安排

   a)主电路的接线端子  b）与原理图的对照
