通过外接信号来改变电动机的旋转方向时须注意

    1．控制方式通过外接信号控制电动机的旋转方向时，主要有两种方式：

   (1)由信号的正负来控制正、反转  给定信号可“-”可“+”，正信号控制正转，负信号控制反转，如图2-6a所示。

   (2)由给定信号中间的任意值作为正转和反转的分界点，如图2-6b所示。

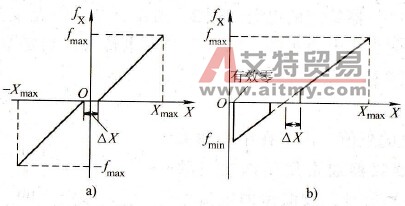

    图2-6    模拟量给定的正、反转控制

   a)以原点为零输出；b）以中间值为零输出

    2．需要注意的问题

   (1)设置死区。用模拟量给定信号进行正、反转控制时，“0”速控制很难稳定，在给定信号为“0”时，常常出现正转或反转的“蠕动”现象。为了防止这种“蠕动”现象，需要在“0”速附近设定一个死区△X，使给定信号在此区间内，输出频率为0Hz。

   (2)设置有效“0”。在给定信号为单极性的正、反转控制方式中，存在着一个特殊的问题。即，万一给定信号因电路接触不良或其他原因而“丢失”，则变频器的给定输入端得到的信号为“0”，其输出频率将跳变为反转的最大频率，电动机将可能从正常工作状态转入高速反转状态。十分明显，在生产过程中，这种情况的出现将是十分有害的，甚至有可能损坏生产机械。

    对此，变频器设置了一个有效“0”功能。就是说，让变频器的实际最小给定信号不等于0（Xmin>0），而当给定信号X=0时，变频器将认为是故障状态，如图b所示。

    例如，将有效“0”预置为0.3V或更高。则：

    当给定信号X=0.3V时，变频器的输出频率为fmin；

    当给定信号X<0.3V时，变频器的输出频率降为0Hz。
