变频器控制信号输出电路及检修技术方法

    控制信号输出电路的功能是根据有关输入信号或内部程序的要求，CPU送出控制信号去控制有关电路。图6-18是一种变频器的控制信号输出电路。

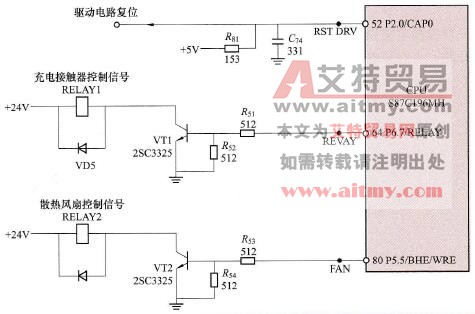

    图6-18    一种变频器的控制信号输出电路

   CPU的52脚为驱动电路复位信号输出端。当驱动电路采用某些芯片（如A316J）时，如果IGBT出现过流(OC)时，这些芯片会锁定，即使OC现象消除仍不会为IGBT提供驱动脉冲，需要CPU为这些芯片提供复位信号重新开通驱动电路。当OC故障消除后，CPU的52脚会送出一个复位信号到驱动电路有关芯片的复位端，使这些芯片解除锁定，重新开始工作。

    驱动复位电路损坏的表现为变频器报OC故障，排除OC故障后仍无法继续工作，应检查R81是否开路，C74是否短路。

   CPU的64脚为充电接触器控制端。在变频器刚接通电源，输入电源经整流电路、充电电阻对储能电容充电，由于充电电阻的限流作用，充电电流较小，这样不容易损坏整流电路，当CPU通过主电路电压检测电路知道储能电容两端电压达到一定值时，从64脚输出高电平，三极管VT1导通，有电流流过充电接触器线圈，接触器触点闭合，以后整流电路通过接触器触点对储能电容充电。VD5为阻尼二极管，用于吸收三极管VT1导通转为截止时线圈产生的左负右正的反峰电压，防止其击穿VT1。

    充电接触器控制电路损坏的故障表现为充电接触器触点无法闭合，应检查R51、VT1和接触器线圈是否开路，十24V电压是否丢失。

   CPU的80脚为散热风扇运行控制端。CPU通过温度检测电路探测整流和逆变电路的温度，当温度上升到一定值时，CPU从80脚输出高电平，VT2导通，有电流流过继电器线圈，继电器触点闭合，为散热风扇接通电源，让散热风扇对有关模块降温。

    散热风扇控制电路损坏的故障表现为风扇不会运转，应检查R53、VT2和继电器线圈是否开路，+24V电压是否丢失。
