什么用整流式仪表测量变频器的输出电压是比较

    所谓整流式仪表是由磁电式仪表和整流桥组成的，说明如下：

    1．磁电式仪表的构造和原理磁电式仪表的基本结构如图1-50a所示。图中，1是永久磁铁，是固定的；2是线圈，是带动指针旋转的，3是铁心，用于增强磁路的磁通；4是指针。

    当线圈中通入与被测量成正比的电流后，将受到磁场的作用力而转动，并带动指针偏转，偏转角与线圈内电流的平均值成正比。磁电式仪表在进行测量时，有以下特点：

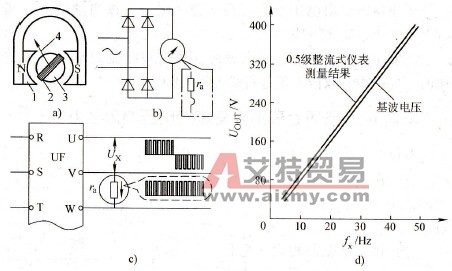

    图1-50    整流式仪表测电压

   a)磁电式仪表b）整流式仪表c）测量交流电压  d）测量结果

   (1)只能测量直流电流和电压。当流经线圈的电流方向改变时，线圈的受力方向也将改变。因此，如果通人线圈的电流是交变电流的话，指针将不偏转。所以，磁电式仪表是不能用来测量交流电压和电流的。

   (2)测电压时必须加附加电阻。由于磁电式仪表的偏转部分是线圈，故测量电压时，不能象电磁式仪表那样大量增加线圈的匝数。而必须依靠串联一个阻值很大的附加电阻rA来减小取用电流。

    2．整流式仪表及其功用。所谓整流式仪表，就是把交变电压经整流后再通入磁电式仪表，是用磁电式仪表来测量交流电的一种方式，如图1-50b所示。由于线圈的匝数不多，故电感量小。当用来测量交流电压时，因为串联了阻值很大的附加电阻rA，故整个测量电路基本上呈纯电阻性质。所以，利用它来测量变频器的输出电压时，流入线圈的电流波形基本上和电压波形相同，如图1-50c所示。利用这一特点，由整流式仪表来测量变频器的输出电压是比较准确的，其测量结果如图1-50d所示。由于变频器的输出电压中含有高次谐波成分，故测量结果与基波电压相比，略大一些。

    需要注意的是，磁电式仪表的读数是和电流的平均值成正比的，要得到有效值，须进行必要的校准。
