怎样防止因感应引起的变频器干扰

    感应干扰主要发生在各种设备的控制线路中，防止的方法有以下几种：

    1．正确布线

    (1)远离。所有的控制线都应该远离变频器的主电路，使它们不受主线路电磁场的影响；

   (2)不平行。各种设备的控制线不要和变频器的主电路平行。

    2．滤波和隔离。模拟量控制信号大多是直流信号，故可以通过滤波和隔离的方法把由感应引起的附加高频信号削弱或消除。

    由于滤波电路很难完全消除高频信号，加以电感线圈的电阻压降有可能削弱原来的信号，故必要时可用线性光电耦合管进行隔离和放大，如图1-44a）所示。

    3．信号线相绞。因为感应电动势都呈回路状，信号线相绞后，可使相邻两个“绞圈”内的感应电动势互相抵消，如图1-44b)所示。

    4．采用屏蔽线。屏蔽线内的金属屏蔽层，可以阻隔电磁信号的进入。一般情况下，金属屏蔽层只应一端接地，其正确处理方法如图1-41c）所示。

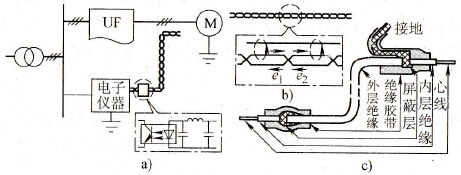

    图1-44    防止感应干扰的方法

   a)信号隔离b）控制线相绞c）屏蔽层的处理
