某仪器的输出电压信号是1~5V，但所购变频器的电
来源：艾特贸易2017-06-05
简介1 ．偏置增益设定法。变频器的给定信号范围是 0~10V ，对应的输出频率是 0~50Hz ，故基本频率给定线如图 2-11a 中之曲线①所示。根据用户要求作出的频率给定线如曲线②之 AB 段。如图
1．偏置增益设定法。变频器的给定信号范围是0~10V，对应的输出频率是0~50Hz，故基本频率给定线如图2-11a中之曲线①所示。根据用户要求作出的频率给定线如曲线②之AB段。如图a，可以算出：
偏置频率：fBI=-12.5Hz（或-25%）；
频率增益：G%=225%。
2．坐标设定法。如图2-11b所示，功能预置如下：
A点：Xmin=1V; fmin=0Hz。坐标为(1，0)；
B点：Xmax=5V；fmax=50Hz。坐标为(5，50)。

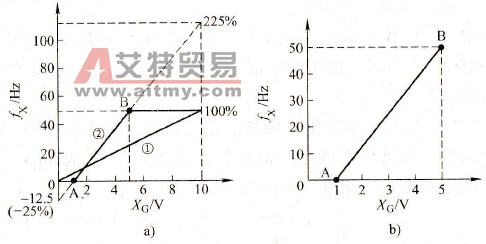

图2-11 频率给定线
a)偏置增益法b）坐标设定法
