模拟量给定信号中，电压范围是1~5V，电流范围是

    在远距离控制中，给定信号的范围常常用1~5V或4～20mA，其“零”信号分别为1V和4mA。这是为了便于检查工作是否正常，具体说明如下：

   (1)零信号。即给定信号为“0”。在进行测量时，因为电路内还有1V或4mA，说明给定信号电路的工作是正常的，如图2-10a所示；

   (2)无信号。给定信号因传感器或信号电路发生故障而根本没有信号，在进行测量时，如果给定信号值为0V或0mA，说明给定电路的工作不正常，如图2-10b所示。

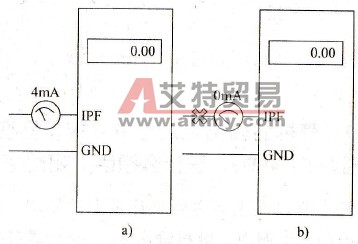

    图2-10    零信号和无信号

    a)零信号b）无信号
