某控制器的输出信号为2~8V，要求变频器的对应频

    1．变频器的频率给定线。由模拟量进行外接频率给定时，变频器未经补偿的输出频率（也叫给定频率）fx与对应的给定信号X之间的关系曲线fx=f(x)，称为频率给定线。这里的给定信号X，既可以是电压信号UG，也可以是电流信号IG。

    当给定信号X从0增大至最大值Xmax的过程中，给定频率fx线性地从0增大到最大频率fmax的频率给定线称为基本频率给定线。其起点为（X=0，fx=0）；终点为(X=Xmax，fx=fmax)，如图2-8a所示。

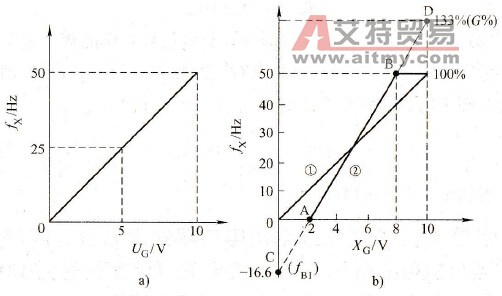

    图2-8    频率给定线

   a)基本频率给定线；b）任意频率给定线

    2．频率给定线的预置。有的时候，用户所要求的对应关系与基本频率给定线并不一致，这就有必要对频率给定线进行调整了。因为频率给定线是直线，所以只需确定起点和终点就可以了。

    根据问题中的要求，当给定信号UG=2V时，频率fx=0Hz，如图2-8b中之A点；当给定信号UG=8V时，频率fx=50Hz，如图2-8b中之B点。直线AB便是所需之频率给定线。各种变频器中，预置频率给定线的方法大致有以下两种：

    方法1：坐标设定法。即，只需预置图2-8b中A点和B点的坐标即可：

   (1)起点(A)坐标 Xmin=2V，fmin=0Hz；

   (2)终点(B)坐标 Xmax=8V，fmax=50Hz。

    方法2：偏置与增益设定法。部分变频器通过预置偏置频率和频率增益来决定频率给定线的，说明如下：

   (1)偏置频率。给定信号X=0时对应的频率称为偏置频率，用fBI表示。在图2-8b中，AB延长直线，与纵轴交于C点，则C点对应的频率便是偏置频率，算出如下：

   fBI=-16.6Hz,

   (2)频率增益。把变频器的最大给定信号对应的频率定义为最大给定频率，如图2-8b中D点对应的频率，用XM表示。则最大给定频率与最高频率之比定义为频率增益G%：

   G%=fXM/fmax×100%    (2-1)

    本例中，G%= 133%。
