电动机的额定电压为380V，能否配用220V“单进三出

    本问题的实质是：如何把额定电压为380V的电动机应用到最大线电压为220V的变频电源上去。

    1．定子绕组为Y形联结。如果电动机的定子绕组是Y形接法，当它接至线电压为380V的电源时，每相绕组所得到的相电压为220V，如图3-25a所示。就是说，每相绕组的额定电压实际上是220V的。

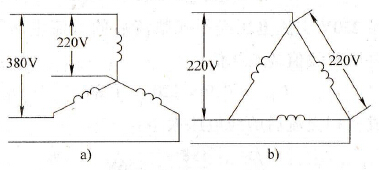

    图3-25    绕组的接法与线电压

   a)Y形接法  b）△形接法

    因此，只要把定子绕组改接成△形，如图3-25b所示，则接到线电压为220V的三相电源中时，每相绕组也能得到220V。

    2．定子绕组为△形联结。为了保持在220V时，电动机的压频比与额定状态相同，应把基本频率按比例降低至30Hz，如图3-26a中之曲线①所示。这样，在900r/min (30Hz)以下电动机的转矩能够达到额定转矩；900r/min (30Hz)以上是恒功率区，到额定转速时，电动机的有效转矩约为额定转矩的60%，如图3-26b中之曲线③所示。

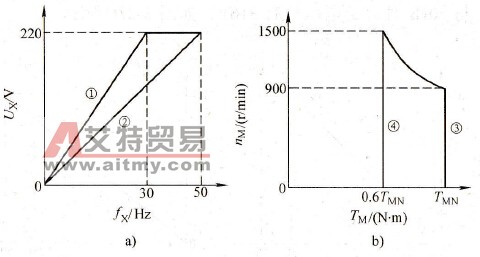

    图3-26    380V电动机与220V变频器相配

   a)基频预置b）有效转矩

    必须注意，由于电动机的发热取决于电流，所以，额定电流是不允许增大的。现在，输入电压只有额定电压的约60%，故电动机的有效功率也只有额定功率的约60%。

    如果简单地把额定电压预置为220V，基本频率仍为50Hz，如图3-26a中之曲线②所示，则电动机的压频比及磁通都将降低为额定状态的约60%，从而电动机在额定转速以下，有效转矩都只有额定转矩的60%，如图3-26b中之曲线④所示。
