三相220V的电动机怎样配用变频器

    这可能有多种情况，分别说明如下：

    1．电动机的绕组为△形联结

    如果电动机绕组是△形联接的，则只需将绕组改接成Y形联结就可以了。

    这是因为，当电动机的额定电压为220V，而绕组接成△形时，其每相绕组的额定电压为220V，如图3-22a所示。

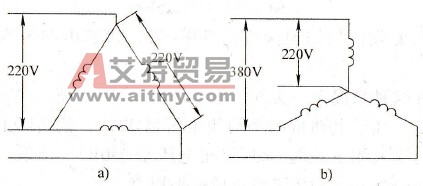

    图3-22    改变电动机绕组的接法

   a)△形联接b）Y形联接

    当把电动机绕组改接成Y形时，它所能够承受的线电压为380V，故可以接到380V的电源上去，如图3-22b所示。

    2．电动机的绕组为Y形联结。当电动机的绕组为Y形联接时，说明其每相绕组的额定电压只有：

    在这种情况下，当变频器的额定电压为380V时，可通过适当预置变频器的基本U/f比，使变频器在输出频率为50Hz时，对应的输出电压为220V，如图3-23b所示。

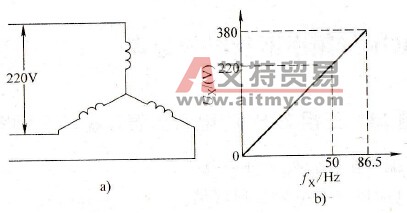

    图3-23    电动机绕组为Y形联接

   a)绕组接法b）基本U/f比的预置

    具体的预置方法是：将变频器的基本频率（即与380V对应的频率）预置为：

    50×√3=86.5Hz

    则当变频器的输出频率为50Hz时，其输出的平均电压为220V。

    但在这种情况下，必须注意电动机的绝缘问题。这是因为：

    虽然施加于电动机的平均线电压是220V，但实际上，因为变频器的输入线电压是380V（相电压是220V），所以，电压脉冲的幅值仍然是三相桥式整流后的平均值：

   220×2.34=515V

    因此，如果电动机是按照相电压为127V设计的话，其绝缘强度是不够的。

    3．利用“单进三出”变频器。所谓“单进三出”变频器，就是变频器的输入侧接单相电源（在我国，通常是220V），而输出侧是三相交流电压，如图3-24a所示。

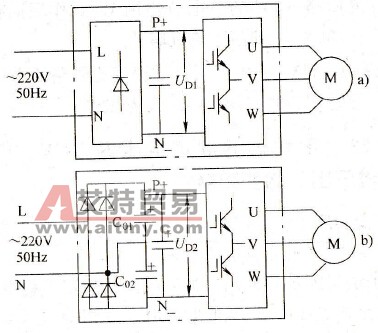

    图3-24    单进三出变频器的主电路

   a)无升压电路b）加入升压电路

    但单相220V交流电压经桥式整流后的直流电压平均值UD1只有交流电压有效值的0.9倍：

   UD1=0.9×220=198V

    逆变成三相交流后的线电压大小：

    即只有电动机额定电压的66.4%。而异步电动机的电磁转矩是和电压的平方成正比的，当电压为额定电压的66.4%时，其带负载能力只有额定转矩的44%。因此，当电动机的负荷率较大时，可能带不动负载。

    为了能增加三相220V电动机的带负载能力，实际的“单进三出”变频器中，在单相全波整流以后，增加了一个升压电路，如图3-24b所示。

    图中，升压电路由电容器C01和C02构成。

    当N点的电位处于正弦波的上半周时，直流回路P+端的正电位将因C01的作用而得到补充；而当N点的电位处于正弦波下半周时，直流回路N_端的负电位也因C02的作用而得到补充，从而增大了P+和N_之间的直流电压UD2。

    适当选择C01和C02的电容量，可使直流回路的平均电压UD2升至297V，使逆变后的三相线电压升为220V。
