变频器的外接输出端子有哪些

    主要有三种类型：

    1．报警输出端。当变频器因故障而跳闸时，报警输出端将动作，发出报警信号。

    报警输出端通常都采取继电器输出，可以直接接到AC220V的电路中。如图4-4 a中之MA、MB、MC和图b中之R031、R032、R033所示。

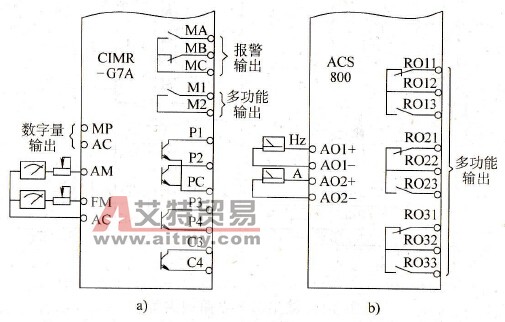

    图4-4    输出信号端子

   a)安川G7A变频器；b）ABB-ACS800变频器

    2．测量信号输出端。向外接仪表提供与运行参数成正比的测量信号。测量信号有两类：

   (1)模拟量信号。如图4-4a中之AM端和FM端和图b中之A01、A02所示；

   (2)脉冲信号。其脉冲频率与被测频率成正比，如图4-4a中之MP-AC所示。

    3．状态信号输出端。输出变频器的各种运行状态的信号，输出内容如：“运行”信号、“频率到达”信号、“频率检测”信号等。各输出端的具体输出内容可通过功能预置来设定，故常称为多功能输出端。
