如把基本频率预置为45Hz会有什么结果

    1．电动机的磁通。把基本频率预置为45Hz后的U/f线如图3-45a所示。在变频器的输出频率为45Hz时，对应的输出电压为380V。与正常情况相比，U/f的比值增加了11%：

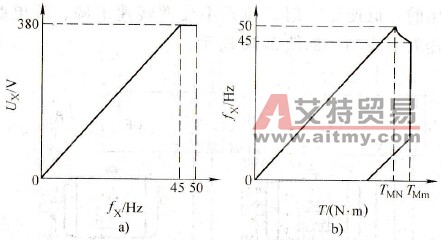

    图3-45    基本频率为45Hz时的情形

   a)U/f线；b）有效转矩线

   (3-21)

    因此，电动机内的磁通电比额定状态下增加了11%。由于增加得不多，电动机的磁路虽已接近饱和，但尚未饱和。

    2．电动机的有效转矩。在额定电流不变的情况下，磁通的增加将使电动机的有效转矩也增大11%，如图b所示。但如把变频器的输出频率增加至至50Hz时，则因为对应的电压仍为380V，故有效转矩与额定转矩相等。

    由此可以看出，如果负载的工作频率小于50Hz的话，适当降低基本频率，可以增大电动机的有效转矩。
