电动机的哪些工作状态出现在第Ⅳ象限

来源:艾特贸易2017-06-05

简介在变频调速运行系统中,出现在第Ⅳ象限的两种工作状态: 1 .反转而频率下降时。与正转时类似,当反转频率下降时,电动机也处于再生制动状态。从机械特性上看,如图 3-35a 所示。

    在变频调速运行系统中,出现在第Ⅳ象限的两种工作状态:

    1.反转而频率下降时。与正转时类似,当反转频率下降时,电动机也处于再生制动状态。从机械特性上看,如图3-35a所示。

    设变频器的输出频率为f1,电动机处于反转状态,机械特性如曲线①,拖动系统的工作点为Q1点,转速为n1

    今将频率下降为f2,电动机的机械特性如曲线②。当频率刚下降的瞬间,拖动系统的转速由于惯性的原因,不能立即下降,工作点将跳变至Q′点,电动机处于再生状态,所产生的电磁转矩为正方向的制动转矩TQ′,在TQ′的作用下,拖动系统的工作点迅速地沿着曲线②下降,直至Q2点,重又稳定运行。

    所以,拖动系统的工作点是电动机反转时,在频率下降的过渡过程中出现在第Ⅳ象限的。

    2.重物下降。起重机械的吊钩如果上升时作为正转,则下降时为反转。由于重物具有重力加速度,在重力加速度的作用下,电动机的转速将超过同步转速n03,使电动机的工作状态进入第4象限,如图3-35b所示。这时,电动机也处于再生制动状态,所产生的转矩为“+”转矩,是阻止重物下降的。事实上,在这种情况下,电动机的作用是防止重物不断地加速,使重物以一个稳定的速度下降。

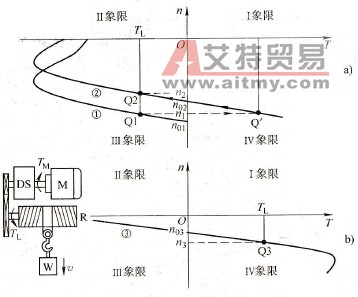

出现在第Ⅳ象限的工况

    3-35    出现在第Ⅳ象限的工况

   a)反转频率下降b)重物下降
