    1.高频运行的特点

   (1)输出电压不变。因为变频器的输出电压不可能超过电源电压,所以,当fx>fN时,其输出电压不可能和频率一起上升,而只能保持恒值:

   U1XU1N

   (2)主磁通减小。由于U1XU1N,反电动势E1X的大小也基本不变。所以,当fx>fN时,随着fx的上升,U/f比将下降,主磁通Φ1也将减小。

   (3)允许电流不变。电动机的额定电流是由电动机的允许温升决定的,所以,不管在多大的频率下工作,电动机的允许工作电流是不变的。

   (4)最大输入功率基本不变。因为电动机的电压和允许电流都不变,功率因数的变化不大,所以,当频率fx上升时,其最大输入功率的大小基本不变:

   P1X=3U1NI1Ncosφ1Xconst

    2fx>fN的有效转矩线。由上述,最大输入功率既不变,如假设电动机的效率也不变,则电动机的输出功率基本不变。所以,在额定频率以上的有效转矩线具有恒功率的特点。即,有效转矩的大小与转速成反比:

   (3-18)

式中  nMX-电动机在频率为fx时的转速,r/min

   TMEX-转速为nMX时的有效转矩,N·m

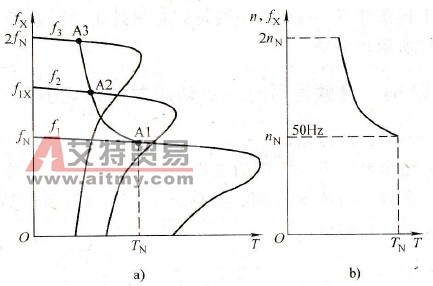

    其机械特性曲线簇如图3-44a所示。有效转矩线如图b所示。

fx> fN时的机械特性和有效转矩

    3-44    fx> fN时的机械特性和有效转矩

   a)机械特性曲线簇b)有效转矩线

    如频率调节比为:

   (3-19)

式中  kF-频率调节比;

   fx-工作频率,Hz

   fN-额定频率,Hz

    则       (3-20)

    (3-20)表明,在额定频率以上,电动机的有效转矩与频率调节比成反比。
