电动机的哪些工作状态出现在第Ⅱ象限
来源:艾特贸易2017-06-05
简介在变频调速运行系统中,第Ⅱ象限主要在以下两种场合出现: 1 .频率下降时。如第二章 2.4 节所述,当频率下降时,电动机将处于再生制动状态。从机械特性上看,如图 3-33a 所示。
在变频调速运行系统中,第Ⅱ象限主要在以下两种场合出现:
1.频率下降时。如第二章2.4节所述,当频率下降时,电动机将处于再生制动状态。从机械特性上看,如图3-33a所示。

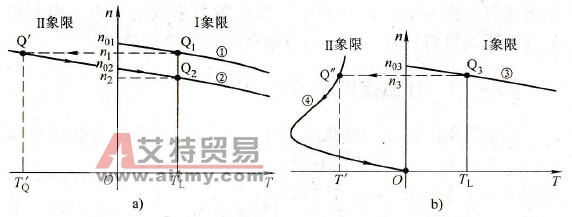

图3-33 出现在第Ⅱ象限的工况
a)频率下降b)直流制动
设变频器的输出频率为f1,电动机的机械特性如曲线①,拖动系统的工作点为Q1点,转速为n1;
今将频率下降为f2,电动机的机械特性如曲线②。当频率刚下降的瞬间,拖动系统的转速由于惯性的原因,不能立即下降,工作点将跳变至第Ⅱ象限中的Q′点,电动机处于再生状态,所产生的电磁转矩为制动转矩TQ′,在TQ′的作用下,拖动系统的工作点迅速地沿着曲线②下降,直至Q2点,重又稳定运行。
所以,拖动系统的工作点是在频率下降的过渡过程中出现在第Ⅱ象限的。
2.直流制动。当电动机处于直流制动状态时,其机械特性如曲线④所示。
假设变频器的输出频率为f3,电动机的机械特性如曲线③,拖动系统的工作点为Q3点,转速为n3;转为直流制动,在刚进行直流制动的瞬间,拖动系统的转速由于惯性的原因,不能立即下降,工作点将跳变至Q″点,电动机进入直流制动状态,所产生的电磁转矩为制动转矩T′在T′的作用下,拖动系统的工作点迅速地沿着曲线④下降,直至转速为0。
所以,当电动机处于直流制动状态时,整个制动过程都在第Ⅱ象限,如图3-33b所示。
