“频率到达”和“频率一致”有些什么区别

    两种功能都是说明变频器的输出频率是否到达某一水平的信号。但在“到达水平”的设定方式上则有所区别，说明如下：

    1．频率到达。指变频器的输出频率fx是否已经到达由给定信号给定的频率fG，如图4-21a所示。图中，△f为允许误差范围。当fx≥fG±△f时，输出端子（如Y1）将处于“ON”  （导通）状态；当fx≤fG+△f时，端子Y1处于“OFF”（截止）状态。

    2．频率检测。频率检测与频率到达的区别主要有二：

   (1)频率检测并非以给定频率作为检测的依据，而可以任意设定一个频率值fset作为检测的依据。当fx到达fset时，输出端子（如Y1）将处于“ON”  （导通）状态，如图4-21b所示。

   (2)当fx从fset下降时，可以预置一个滞后频率fh，当fx≤fG-fh时，端子Y1处于“OFF”（截止）状态。

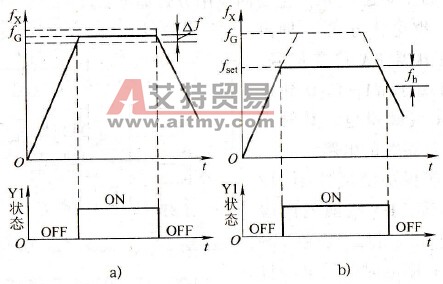

    图4-21    频率到达与频率检测

   a)频率到达b）频率检测
