某车间供水系统，希望通过恒压供水来节能，须

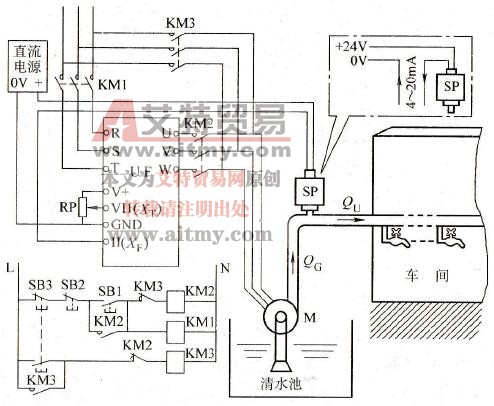

    车间恒压供水的基本构成和主要控制电路（采用康沃CVF-P2变频器）如图5-20所示。

    1．目标信号  由电位器RP给定，从VI1端子输入。

    2．反馈信号  由压力变送器SP取出，从II端子输入。

    3．主要功能预置

   H-48（内置PID控制）预置为“2”，变频器处予“恒压供水PID”状态；

   H-49（PID设定通道选择）预置为“2”，则目标信号从外部电压信号1（端子VI1）输入；

   H-50（PID反馈通道选择）预置为“1”，则反馈信号从电流输入端（端子II）输入；

   H-51（反馈信号特性）预置为“0”，则反馈逻辑为“正逻辑”（负反馈）；

   H-54（PID控制器结构选择）预置为“2”，则控制器为“PI控制”。

    其余功能，如比例增益P和积分时间I等在调试过程中酌情调整。

    图5-20    车间恒压供水电路

    4．主电路的控制要点  须注意消防用水的控制环节。在左下方的控制电路中：

    按钮SB1和SB2用于控制电动机和变频器之间的连接以及变频器与电源之间的连接；

   SB3是消防按钮，当发生火警时，按下SB3，则电动机将脱离变频器，而直接接至工频电源，以保证足够的水压。
