怎样判断IGBT管是否正常

    用万用表只能粗略地判断IGBT管是否已经损坏。

    如图8-21a，将万用表的黑表笔接至IGBT的发射极（E极），红表笔接至IGBT的控制极（G极），使G-E之间得到反向电压。这时，ICBT的集电极（C极）与发射极（E极）之间应该是截止的。

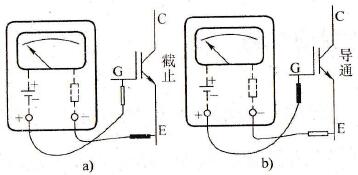

    图8-21    ICBT管的粗测

   a) ICBT的截止b）ICBT的导通

    反之，如图8-21b，将万用表的黑表笔接至IGBT的G极，红表笔接至IGBT的E极，使G-E之间得到正向电压。这时，1GBT的集电极（C极）L发射极（E极）之间应该是导通的。
