电力晶体管的工作状态与普通晶体管相同吗

    就基本工作状态而言，电力晶体管和普通晶体管是一样的，也有三种状态：

    1．放大状态  集电极电流的大小由基极电流来决定(图10-17a)：

   Ic=βIB    (10-2)

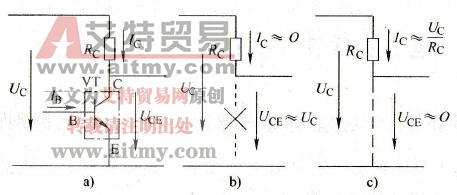

    图10-17    电力晶体管的工作状态

   a)放大状态b）截止状态c）饱和导通状态

式中  Ic-集电极电流，A；

   IB-基极电流，A；

    β-电流放大倍数。

   GTR两端承受的电压为

   UCE=UC - IcRc    (10-3)

式中  UCE-CTR的集电极与发射极之间承受的电压，V；

   Uc-电源电压，V；

   Ic-集电极电流，A；

   Rc-集电极电阻（负载电阻），Ω。

    2．截止状态  当基极电流等于0时，GTR处于截止状态，如图b所示，这时：

   Ic≈0A（只有极小的泄漏电流）；

   UCE≈UC（C、E间承受电源全电压）。

    3．饱和导通状态  当IB> Uc/Rc时，GTR处于饱和导通状态，如图c所示，这时：

    管压降接近于0V（实际约为2~3V）：

   UCE≈0V

    集电极电流基本上取决于欧姆定律：

   Ic≈Uc/R
