晶闸管有哪些基本特点

    1．晶闸管的“极”。图10-11a所示是晶闸管在电路中的符号。它有三个极：

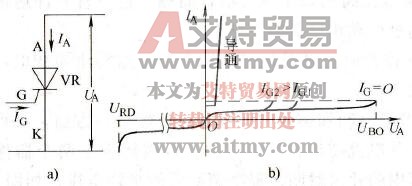

    图10-11    晶闸管及其工作特点

   a)晶闸管的符号b）晶闸管的特性

   (1)阳极A。当接至电源的“+”端时，晶闸管才有可能导通；

   (2)阴极K。当接至电源的“-”端时，晶闸管才有可能导通；

   (3)门极G。也叫控制极，用于控制晶闸管的导通。当门极与阴极之间施加正电压时，晶闸管导通。

    从阳极A流向阴极K的电流IA称为阳极电流；从门极G流向阴极K的电流IG称为门极电流或控制电流；阳极和阴极之间的电压UA称为阳极电压，在导通情况下，则为晶闸管的管压降。

    2．晶闸管的特性。如图10-11b所示：

    当门极电流IG=0时，阳极电流IA=0，晶闸管处于截止状态：

    当门极电流IG≠0时，阳极电流IA急剧上升，晶闸管处于导通状态。这时，管压降极小；

   IG越大，则导通越快；

    如阳极与阴极之间加反向电压时，晶闸管将始终处于截止状态。
