交流电机的调速方式分类

    交流电机比直流电机经济耐用得多，因而被广泛应用于各行各业，是一种量大面广的传统产品。在实际应用场合，往往要求电机能随意调节转速，以便获得满意的使用效果，但交流电机在这方面比起直流电机来就要逊色得多，于是人们不得不借助其他手段达到调速目的。根据感应电机的转速特性可知，它的调速方式有3大类：频率调节、磁极对数调节和转差率调节。从而出现了目前常用的几种调速方法，如图1.3所示。

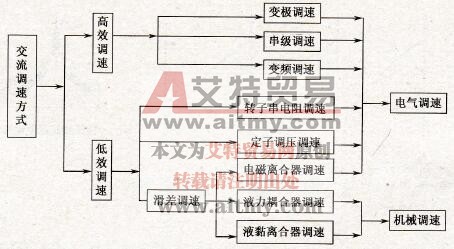

    图1.3    交流电机主要调速方式分类

    基于节能角度，通常把交流调速分为高效调速和低效调速。高效调速指基本上不增加转差损耗的调速方式，在调节电机转速时转差率基本不变，不增加转差损失，或将转差功率以电能形式回馈电网或以机械能形式回馈机轴；低效调速则存在附加转差损失，在相同调速工况下其节能效果低于不存在转差损耗的调速方式。

    属于高效调速方式的主要有变极调速、串级调速和变频调速；属于低效调速方式的主要有滑差调速（包括电磁离合器调速、液力耦合器调速、液黏离合器调速）、转子串电阻调速和定子调压调速。其中，液力偶合器调速和液黏离合器调速属于机械调速，其他均属于电气调速。变极调速和滑差调速方式适用于笼型异步电机，串级调速和转子串电阻调速方式适用于绕线型异步电机，定子调压调速和变频调速既适用于笼型，也适用于绕线型异步电机。变频调速和机械调速还可用于同步电机。

    液力耦合器调速技术属于机械调速范畴，它是将匹配合适的调速型液力耦合器安装在常规的交流电机和负载（风机、水泵或压缩机）之间，从电机输入转速，通过液力耦合器工作腔中高速循环流动的液体，向负载传递力矩和输出转速。只要改变工作腔中液体的充满程度即可调节输出转速。

    液黏离合器调速是指利用液黏离合器作为功率传递装置完成转速调节的调速方式，属于机械调速。液黏离合器是利用两组摩擦片之间接触来传递功率的一种机械设备，如同液力耦合器一样安装在笼型感应电机与工作机械之间，在电机低速运行的情况下，利用两组摩擦片之间摩擦力的变化无级地调节工作机械的转速。由于它存在转差损耗，因此是一种低效调速方式。
