IGBT的驱动电路有什么特点

    IGBT对驱动信号的要求与MOSFET基本相同，其驱动电路基本上都已经模块化。今以EXB850模块为例，其内部电路及引脚安排如图10-28a所示，外接电路如图b所示。今说明其工作过程如下：

    当晶体管V3的基极得到驱动信号时，V3导通，引脚(15)与(14)之间的光耦合管导通，放大器AMP的输出为“+”，晶体管V1导通，控制电源的“+”极从引脚(2)进入，经V1、引脚(3)接至IGBT的栅极。同时，IGBT的发射极经引脚(1)、稳压管VS、引脚(9)接至控制电源的“0V”端。IGBT因G、E间得到正电压而导通。这时，电容器C2上的充电电压是上“+”下“-”，电压大小取决于稳压管VS。

    当驱动信号撤消后，V3截止，引脚(15)与(14)之间的光耦合管也截止，AMP的输出为“-”，V1截止，而V2导通。这时，IGBT的栅极G经引脚(3)、V2、引脚(9)与电源的“0V”相接，而发射极E则与电容器C2的正端相接，IGBT的G、E间得到负偏压，IGBT迅速截止。

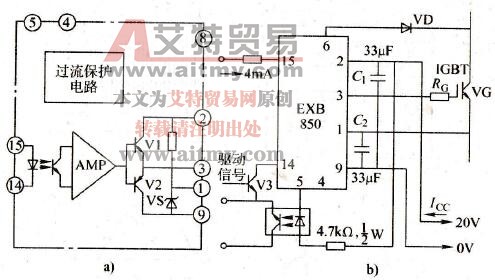

    图10-28    ICBT的驱动模块

   a)内部电路示意图；b）外接电路概况
