无齿轮高速电梯变频控制系统的结构

    为清楚地描述电梯变频器的特色，下面将其和类似的中速电梯变频器作一对比，说明二者异同点。二者相同之处在于都采用电压型变频器，其结构基本相同；就主电路而言，仅是整流部分有所差别。高速电梯变频器的整流器采用功率晶体管，而中速电梯则用整流二极管。

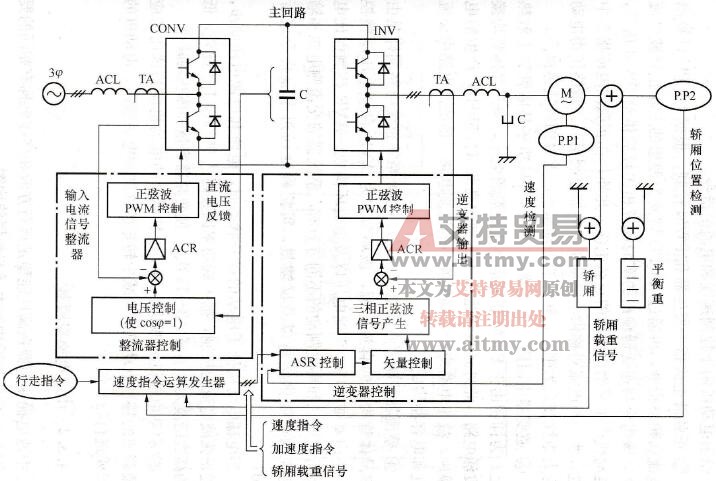

    图4-17所示为无齿轮高速电梯变频系统图。

    图4-17    无齿轮高速电梯变频系统图

    图中的英文字符意义如下：

INV    逆变器  ACL    交流电抗器  ACR    电流调节器

CONV    整流器  TA    电流互感器  P．P1    速度传感器

C    滤波器 ASR    速度调节器  P．P2    轿厢位置传感器
