异步电机的变极调速

    变极调速技术是通过采用变极多速异步电机实现调速的。这种多速电机大都为笼型转子电机，其结构与基本系列异步电机相似，现国内生产的有双速、三速、四速等几类。

    变极调速是通过改变定子绕组的极对数来改变旋转磁场同步转速进行调速的，是无附加转差损耗的高效调速方式。由于极对数p是整数，它不能实现平滑调速，只能有级调速。在供电频率f=50Hz的电网，p=1、2、3、4时，相应的同步转速n0=3000、1500、1000、750r/min。改变极对数是用改变定子绕组的接线方式来完成的(见图1.4)，图1.4(a)所示的p=2，图1.4(b)和图1.4(c)中的p=1。双速电机的定子是单绕组，三速和四速电机的定子是双绕组。这种改变极对数来调速的笼型电机，通常称为多速感应电机或变极感应电机。

    多速电机的优点是运行可靠，运行效率高，控制线路简单，容易维护，对电网无干扰，初始投资低。缺点是有级调速，而且调速级差大，从而限制了它的使用范围。适合于按2～4挡固定调速变化的场合，为了弥补有级调速的缺陷，它有时与定子调压调速或电磁离合器调速配合使用。

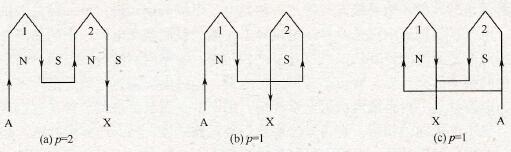

    图1.4    定子绕组改接变极对数示意图
