高频镇流器的高-低频电路

    这是针对高强度气体放电灯(HID)在高频工作时，因“音频共振”引起的电弧不稳、闪烁甚至灭弧问题而采用的一种低频矩形波电路。图8-16为金属卤化物灯高-低频镇流器基本原理图。

    电路中的V1、V2为高频（几十千赫开关器件），而V3、V4为低频（几百赫）开关器件；L1为扼流圈，用以限制灯电流；C1为高（频）通（过）电容器；触发器是在灯起辉时间给灯提供脉冲电压。图8-17为高一低频镇流器电压和电流的波形图。

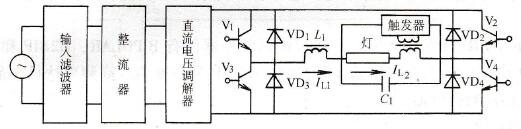

    图8-16    高-低频镇流器基本原理图

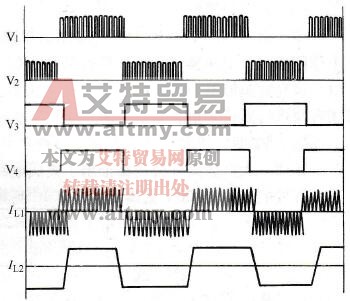

    图8-17    高-低频镇流器电压和电流波形图

    采用这种电路可以把弧芯亮度控制在给定的各种灯电压范围内，保证灯的使用寿命。
