AC伺服系统的构成

    (1)永磁同步伺服电动机

    现以永磁同步伺服电动机AC伺服系统为例，介绍AC伺服系统的构成及工作原理。

    永磁同步伺服电动机由转子和定子两大部分组成，如图4-2所示。在转子上装有特殊形状的永久磁铁来产生恒定磁场。电动机定子铁芯上绕有三相电枢绕组接于变频电源上。

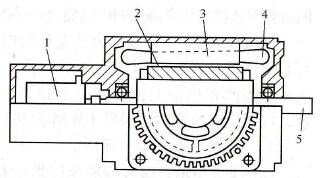

   1-检测器（旋转变压器）2-永久磁铁3-铁芯4-三相绕组5-输出轴

    图4-2    永磁同步伺服电动机的结构

   (2)速度和位置传感器

    为检测电动机的实际运行速度，通常在电动机轴的非负载端安装速度传感器，如测速发电机等，同时也装有位置传感器，如光电编码器进行位置控制。永磁同步伺服电动机还必须在转子永久磁铁磁极位置装检测器以实现定子电流的正弦化控制。实际上，测速、测位置、磁极定位这三种检测功能也可用一个光电编码器或旋转变压器来完成。

   (3)逆变器和PWM生成

    图4-3为AC伺服系统的结构图。图中UI为逆变器实际电路，由二极管整流器和IGBT逆变器两部分组成。该逆变器在PWM信号的驱动下，输出电压与频率均可调的交流电，送到伺服电动机SM的定子绕组中。

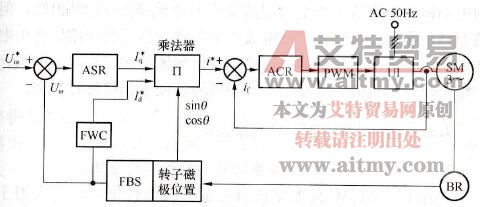

    图4-3    AC伺服系统结构图

   (4)速度控制器和电流控制器

    图4-3中速度控制器ASR按PI控制规律工作，它的输出为电流指令。速度控制器ASR的作用是稳定速度，使之在定位时不产生振荡，同时要求速度环能有高速响应的能力，对扰动有良好的抑制作用。

    电流控制器ACR是作为速度环的内环，它综合了电流指令信号和反馈信号，也按PI控制规律工作。其功能是使电枢绕组中的电流在幅值和相位上都得到有效控制。要求ACR有更高的快速性，以适应电流瞬时值跟踪PWM控制的要求。
