高频镇流器的提高功率因数与抑制高次谐波电路
来源:艾特贸易2017-06-05
简介提高功率因数的途径有两种: 一是采用无源滤波元件,功率因数 cos φ可达 0.7~0.8 以上,这种方法简单易行,成本低。另一种是加装有源功率因数校正电路 (APFC) ,使输入电流相位始终跟
提高功率因数的途径有两种:
一是采用无源滤波元件,功率因数cosφ可达0.7~0.8以上,这种方法简单易行,成本低。另一种是加装有源功率因数校正电路(APFC),使输入电流相位始终跟随电压。这种方法成本虽较高,但效果很好,校正后cosφ可达0.95以上。

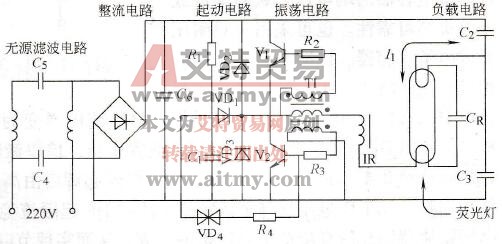

美国MOTOROLA公司采用无源滤波的高频镇流器的典型电路如图8-14所示,工作频率为35kHz。
图8-14 MOTOROLA无源滤波高频镇流器典型电路
降低高次谐波的有效途径也有两种:一是加装无源吸收电路,如在电源输入侧装设LC抑制电路,可保证谐波分量降至35%以下;二是加装电子滤波器即有源滤波电路,谐波分量可降至25%以下。
目前,APFC控制IC发展到固定频率(可达300kHz)的脉宽调制( PWM),使电流总谐波含量THD<5%,cosφ≥0.995。如西门子公司、美国MOTOROLA、IR、APT、韩国三星等公司都推出了新型APFC。一般是由象限乘法器、误差放大器、PWM电压比较器、零电流检测器、逻辑电路及驱动输出级等单元电路所组成的集成电路,具有微功耗、欠电压锁定、输出钳位、峰值电流及开关频率限制等功能,如MOTOROLA公司的MC34262型有源功率因数校正电路( APFC)。这种有源滤波器与无源滤波器相比,具有理想的功率因数(接近1.0)、较低的谐波电流、较小的电抗器(1.2~ 10mH)及电容器(2.2~8.3μF)、较宽的输入电压范围(90~270V)和可调节的滤波电容电压等特点。
