高频镇流器的LC耦合串联谐振型基本电路

    图8-12所示为LC耦合串联谐振高频镇流器的基本电路。此电路为国内外普遍采用的所谓触发式半桥振荡驱动电路，不仅适用于普通荧光灯、细管型荧光灯、紧凑型荧光灯，还可扩展到低压钠灯。它由整流电路(VD1～VD4)、滤波电路(C1、C2)和振荡电路或称逆变电路(V1、V2、MT、HL、C7)所组成，是一个典型的交-直-交转换电路。它通过整流桥将220V直接全波整流为直流电。再经两只电解电容器串联分压滤波，以降低电容器的端电压，从而降低成本并提高可靠性。也可采用一只耐压高的电解电容器，以减小空间。然后由两只晶体管V1和V2，通过高频扼流圈HL、灯丝和电容器C7串联谐振，将直流电逆变为20~50kHz或更高频率的交流电。R1、C3和VD5组成起动电路用的锯齿波发生器，借以激励高频振荡，产生的高频高压电经过灯丝预热0.4~ 1s，灯管一次性起辉。灯管起辉后由高阻变为低阻，改变了振荡参数，致使工作频率和工作电压均降至额定值。此时HL起限流稳流作用。由于HL电阻很小，所以高频镇流器消耗的有功功率只有0.5~1W，从而实现节电目的，功率因数为0.6左右，加装无源滤波电路后功率因数可达0.7以上。

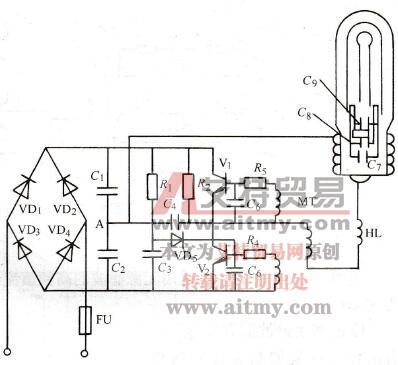

    图8-12    20~50kHz晶体管高频镇流器基本电路

    图中的C7~C9构成多重起辉网络，一旦灯丝烧断（无论烧断一端或者两端），只要不漏气且有发射能力，仍可起辉，使废灯管复活。
